哈尔滨钢制伸缩接头的法兰盘种类实际详细介绍。一般钢制伸缩接头商品在应用全过程中法兰盘有锻造法兰盘、精密铸造法兰盘、厚钢板法兰盘、锻造法兰等几类。在其中好多个级别锻造法兰盘的制做低成本主要用途十分普遍,但缺陷便是外型不精美、有砂眼,承受能力差,精密铸造稍好一点。厚钢板法兰盘是只对制成品厚钢板开展激光切割随后卷制作而成型、插口焊实,数控加工,该材料制造出的法兰盘制成品不论是从外形或是承受能力都比锻造好些许多,缺陷是性价比高不高,由于和锻造法兰盘的价格差别甚小,并且其承受能力又不如锻造优异,我企业在钢制伸缩接头商品制作流程中,天翔管道一般采用锻造法兰做为商品的关键生产制造原材料,因此在同样产品型号下,我企业钢制伸缩接头产品报价相比较高,可是能够合理的提升企业产品的总体使用期限。
我企业所制造的钢制伸缩接头商品,在设计方案生产制造前期就重视商品自然环境适应力,所以我企业采用進口防腐材料对设备做好了喷漆防腐蚀,能够合理的保证商品在使用全过程中对自然环境的适应力,并应对全部出货商品,开展自然环境承受盐雾测试,对设备的防锈工作能力和密闭性做出检测,确保应用客户的应用要求。并对于客户,专业派遣技术咨询工作人员,融合相应的保护建筑涂料,对当场应用中的商品,做出准确的防腐蚀喷漆,进而极大的增加了我企业钢制伸缩接头商品的使用期限。

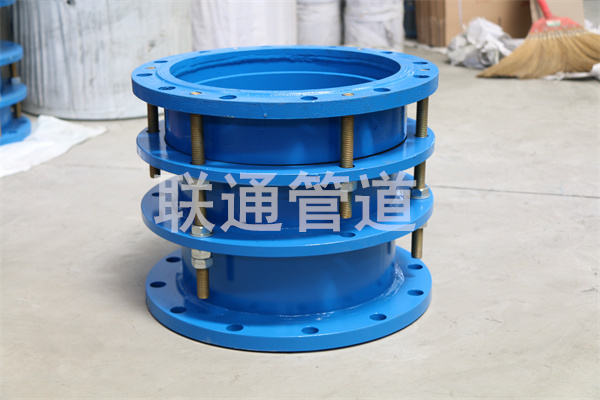

钢制伸缩接头介绍
钢制伸缩接头也称伸缩节、膨胀节、补偿器。伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸,在管道允许伸缩量中可以伸缩,一旦越过其伸缩量就起到限位的作用,确保管道的运行。伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸,在管道允许伸缩量中可以伸缩,一旦越过其伸缩量就起到限位,确保管道的运行。
再次感谢广大客户朋友对巩义市天翔管道设备有限公司产品的大力支持。在此,我协巩义市天翔管道设备有限公司全体员工感谢您的光临!如有意者,请拨打我们的热线电话:【0371-64026667 】联系人:【 张经理 】 手机:【 18530918277 】我们将竭诚为您服务!
巩义市天翔管道设备有限公司自创厂以来,不断的在技术和应用上取得新的创新和突破。天翔管道以管理、服务主动的态度在众多合作伙伴中建立起了良好的信誉,兼容并蓄,不断向管道应用行业深入发展。经营范围:橡胶接头,防水套管,补偿器,膨胀节,波纹补偿器,旋转补偿器,无推力补偿器,套筒补偿器,伸缩器,传力接头,伸缩接头,无约束补偿器,法兰盘,人孔,弯头,三通,闸阀,蝶阀,鸭嘴阀,等系列产品。
公称通径DN | 管子外径 | 外形尺寸 | 伸缩量△L | n-Th | ||||
DW | D | D | L | L1 | 0.6-1.6MPa | 2.5MPa | ||
65 | 76 | 76 | 155 | 645 | 180 | 90 | 2-M12 | 2-M12 |
80 | 89 | 89 | 165 | |||||
100 | 108 | 108 | 190 | 2-M16 | ||||
114 | 114 | 195 | ||||||
125 | 133 | 133 | 215 | |||||
140 | 140 | 225 | ||||||
150 | 159 | 159 | 245 | 2-M16 | 3-M16 | |||
168 | 168 | 255 | ||||||
200 | 219 | 219 | 310 | 645 | 180 | 90 | 2-M16 | 3-M16 |
250 | 276 | 276 | 375 | 3-M20 | 4-M20 | |||
300 | 325 | 325 | 440 | 655 | 220 | 110 | 5-M20 | |
350 | 377 | 377 | 490 | 4-M20 | ||||
400 | 426 | 426 | 540 | |||||
450 | 480 | 480 | 590 | 5-M20 | 6-M20 | |||
500 | 530 | 530 | 645 | |||||
600 | 630 | 630 | 750 | |||||
700 | 720 | 720 | 850 | 6-M20 | 7-M20 | |||
800 | 820 | 826 | 965 | 1075 | 290 | 150 | 6-M24 | 8-M24 |
900 | 920 | 926 | 4065 | 7-M24 | 9-M24 | |||
1000 | 1020 | 1026 | 1165 | |||||
1200 | 1220 | 1226 | 1365 | 8-M24 | 10-M24 | |||
1400 | 1420 | 1428 | 1590 | 9-M27 | 12-M27 | |||
1500 | 1520 | 1528 | 1690 | |||||
1600 | 1620 | 1628 | 1795 | 10-M27 | 14-M27 | |||
1800 | 1820 | 1828 | 2000 | 11-M27 | 15-M30 | |||
2000 | 2020 | 2030 | 2200 | 12-M27 | 16-M30 | |||
2200 | 2220 | 2230 | 2420 | 13-M27 | ||||
2400 | 2420 | 2430 | 2635 | 14-M30 | ||||
2600 | 2620 | 2630 | 2835 | 15-M30 | ||||
2800 | 2820 | 2830 | 3040 | 16-M33 | ||||
3000 | 3020 | 3030 | 3240 | 17-M33 | ||||
3200 | 3220 | 3230 | 3440 | 1130 | 400 | 260 | 18-M33 | |
3400 | 3420 | 3432 | 3640 | 19-M33 | ||||
3600 | 3620 | 3632 | 3860 | 20-M33 | ||||
3800 | 3820 | 3832 | 4080 | 20-M36 | ||||
4000 | 4020 | 4034 | 4300 | 21-M36 |
